ワゴンRのナビ取り付け

新車(ワゴンRFX-Sリミテッド)を購入しナビを探していたのですが、なんと
お友達から新品ナビをいただいたので取り付けにチャレンジしてみました。



戴いたナビはカロッツェリア楽ナビ↓です。なにせ初めての取り付け、また 新車ということもあり、事前に
NETでいろいろ調査し、パネルのはずし方等々を確認しました。知っていると知らないでは作業性と仕上
がりが大きく変わってくると思います。




下記は購入部品

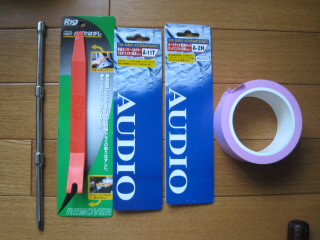

左から
ボルトばずし用エクステンション(100円ショップで3個購入)
内張りはがし
(500円)
養生テープ(300円)

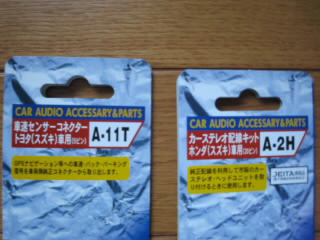

スズキ用配線キット20ピン用(イエローハットで1575円)
スズキ用車速センサーコネクター(イエローハットで525円)

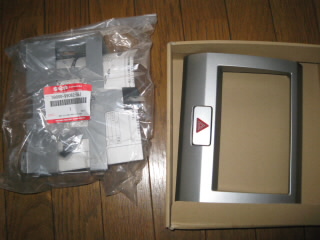

スズキ純正インパネセンターガーニッシュ+オーディオブラケット(ディーラーで4935円)

計 約8000円でした




--------------------------------------------------------------------------------------

それでは取り付け作業開始!

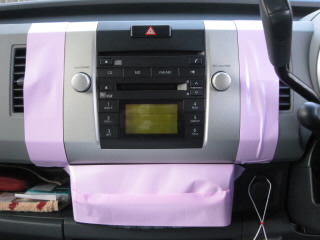

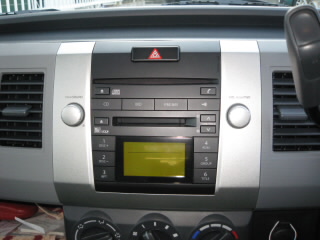

↓が純正オーディオ。この外しからスタートします。

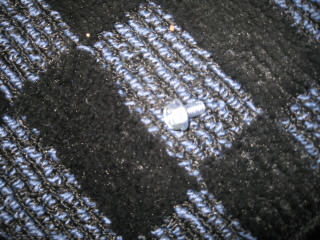

まずは純正オーディを固定しているボルト(写真中央)を運転席下から覗き込んで外します。
でもこれが結構厄介で、固くて外れません。結局、上記購入部品で紹介したエクステンション
(300mm以上ほしい)を100円ショップで購入し、10mmのボックス&ラチェットを使用し外しました





なにせ素人の作業なので、傷が心配です。念のためテープで保護しておきました。



内張ハガシを使用して丁寧に純正品を取り外します。
クリップはまず上部の左右にあるモノを外します。
そして少しずつ前に出していけば割と簡単に引き出すことができました。

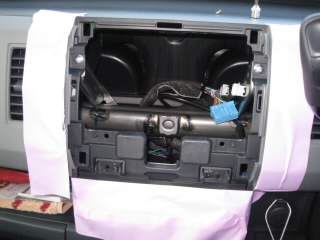

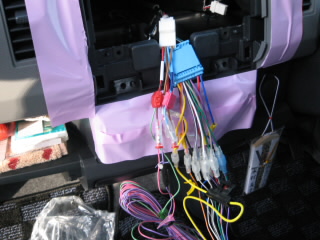

左が外したところです。青いコネクタが20Pコネクタ。
また、車速パルス用のコネクタも
横に付いています。

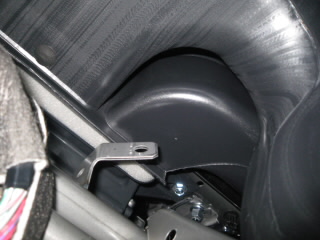

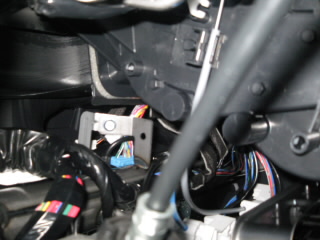

左の写真は上記の固かったというネジの外した後のステーです。




次にグローブボックスを外します。

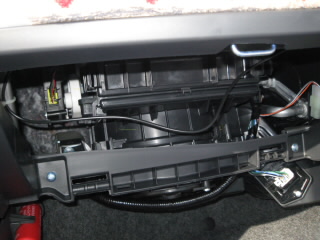

グローブボックスはガバッと下まで空けると簡単に取り外せます。↓は外した後の写真です。




次に助手席側のドアゴムモールを下に引っ張って外します。

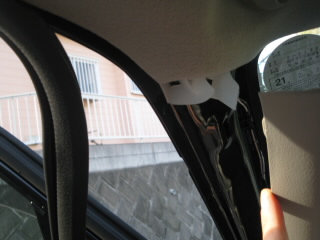

そしてピラーのカバーを外します。どちらも軽く引っ張れば簡単に外れます。

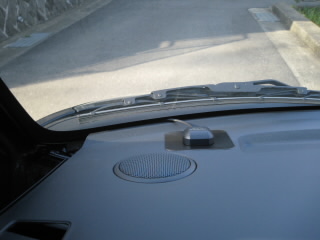

GPSセンサーを↓のように取り付けます。フロントガラスとダッシュボードの隙間から配線を通します。

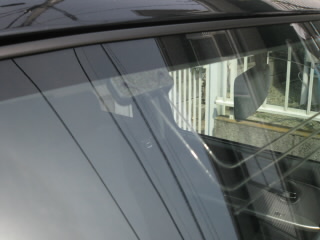

フィルムアンテナを取り付けます。これはカーナビに付属している取り付け方を忠実に守りましょう。
ワゴンRはフロントガラス上部のパネルがやわらかく簡単に配線を収めることができました。



配線がすべて終わったらナビ本体の配線に移ります。
これも配線キットとナビ取説を見れば迷うことがなく簡単に出来ます。
左が20Pと車速用。右の写真がすべての配線を接続したものです。すごい数の配線ですね




あとはナビをオーディオブラケットに取り付け、各コネクタを差し込んでブラケットをネジ止めしましょう。
ただし、配線を上手く収納しないとナビが奥まで入りません。これが結構苦労しました。
ナビが収納できたら用意しておいたセンターガーニッシュを填め、他の外した部分を戻せば終了です。

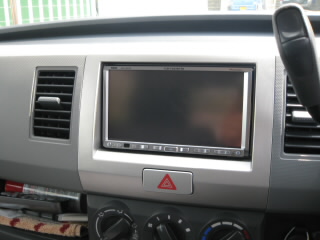

↓は取り付け終了後の楽ナビ!
思っていたより簡単に出来ました。作業時間は約4時間です。




以上、初めての経験でしたが、なんとか取り付けることはできました。
業者に頼めば工賃だけで2万円くらいかかってしまうそうです。

皆さんもチャレンジしてみてはどうでしょうか!

----------------------------------------------------------------------------------
